一、浏览器
浏览器是用来检索、展示以及传递Web信息资源的应用程序。Web信息资源由统一资源标识符( Uniform Resource Identifier，URI)所标记，它是一张网页、一张图片、一段视频或者任何在Web上所呈现的内容。使用者可以借助超级链接( Hyperlinks)，通过浏览器浏览互相关联的信息。总之，览器的主要功能就是将用户输入的url，转化为用户可以与之交互的界面。
二、进程与线程
进程：一个在内存中运行的应用程序。每个进程都有自己独立的一块内存空间，一个进程可以有多个线程，比如在Windows系统中，一个运行的xx.exe就是一个进程。线程：进程中的一个执行任务（控制单元），负责当前进程中程序的执行。一个进程至少有一个线程，一个进程可以运行多个线程，多个线程可共享数据。 与进程不同的是同类的多个线程共享进程的堆和方法区资源，但每个线程有自己的程序计数器、虚拟机栈和本地方法栈，所以系统在产生一个线程，或是在各个线程之间作切换工作时，负担要比进程小得多，也正因为如此，线程也被称为轻量级进程。

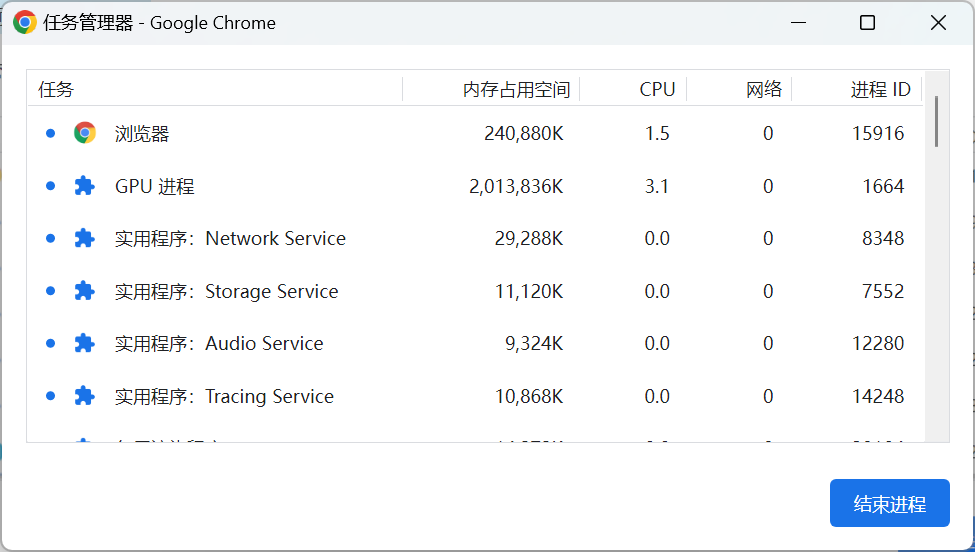

浏览器进程
浏览器设置的时候是一个多进程模型，这样能确保浏览的安全性和稳定性。如何一个页面有问题，不影响其他页面的运行。
浏览器进程。主要负责界面显示、用户交互、子进程管理、同时提供存储等功能。
渲染进程。 核心任务是将HTML、CSS和JavaScript转换为用户可以与之交互的网页，排版引擎Blink和JavaScript引擎V8都运行在该进程中，默认情况下，Chrome为每一个Tab标签页创建一个渲染进程。出于安全考虑，渲染进程都是运行在沙箱模式下的。
GPU进程。GPU图形处理器（英语：graphics processing unit，缩写：GPU）,负责3D css效果，网页，Chrome ui的绘制。
网络进程。主要负责页面的网络资源加载，之前是作为一个模块运行在浏览器进程里面的，直至最近才独立处理，成为单独一个进程。
插件进程。主要负责插件的运行，因为插件易崩溃，所以通过插件进程来隔离，以保证插件进程崩溃不会对浏览器和页面造成影响
三、浏览器渲染

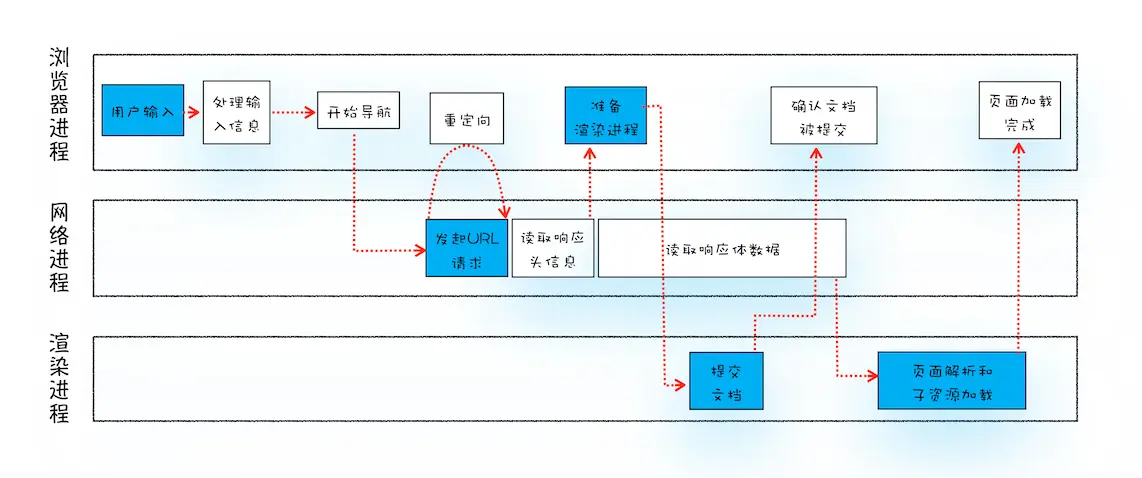

输入url地址到浏览器显示页面发生了什么
从上图可以看到，整个过程需要各个进程之间的配合。 1、浏览器进程接收到用户输入的URL请求，浏览器进程便将URL转发给网络进程 2、网络进程中发起真正的URL请求 3、网络进程接收到响应头数据，便解析响应头数据，并将数据转发给浏览器进程。 4、浏览器进程接收到网络进程的响应头数据之后，发送"提交文档"消息到渲染进程； 5、渲染进程接收到"提交文档"的消息之后，便开始准备接收HTML数据，接收数据的方式是直接和网络进程建立数据管道。 6、等文档数据传输完成之后，渲染进程会返回“确认提交”的消息给浏览器进程； 7、浏览器进程接收到渲染进程"确认提交"的消息之后，便开始移除之前旧的文档，然后更新浏览器进程中的页面状态。 所谓提交文档，就是浏览器主进程，将网络进程接收到的HTML数据提交给渲染进程。

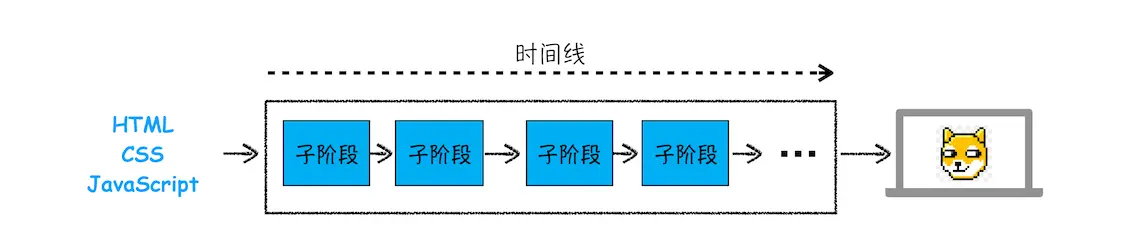

浏览器渲染流程编写好HTML、CSS、JavaScript文件之后，经过浏览器就会显示出漂亮的页面，它是如何转化的？ 渲染机制过于复杂，所以渲染模块在执行过程中会被划分为很多子阶段，输入的 HTML 经过这些子阶段，最后输出像素。我们把这样的一个处理流程叫做渲染流水线，其大致流程如下图所示：
以一个简单的例子来讲解渲染流水线，首先我们生产一个这样的页面
<!DOCTYPE html>
<html lang="en">
<head>
<meta charset="UTF-8">
<meta http-equiv="X-UA-Compatible" content="IE=edge">
<meta name="viewport" content="width=device-width, initial-scale=1.0">
<title>渲染流程</title>
<link rel="stylesheet" href="css/index.css">
</head>
<body>
<p><span>重点介绍</span>渲染流程</p>
<div>
<p>green</p>
</div>
<div class="nav">
<div class="opacity">red</div>
</div>
</body>
</html># css/index.css
body{
font-size: 20px;
background-color: lavender;
}
.nav{
width:200px;
height: 200px;
background-color: red;
position: fixed;
right:10px;
bottom: 10px;;
}
.opacity{
opacity: .5;
width:100px;
height: 100px;
background-color: gray;
position: absolute;
z-index: 100;
}
body{
position: relative;
}1、构建DOM树
DOM解析的特点，是不会被阻塞的。 因为浏览器无法直接理解和使用HTML，所以需要将HTML转化为浏览器能够理解的结构--DOM树。

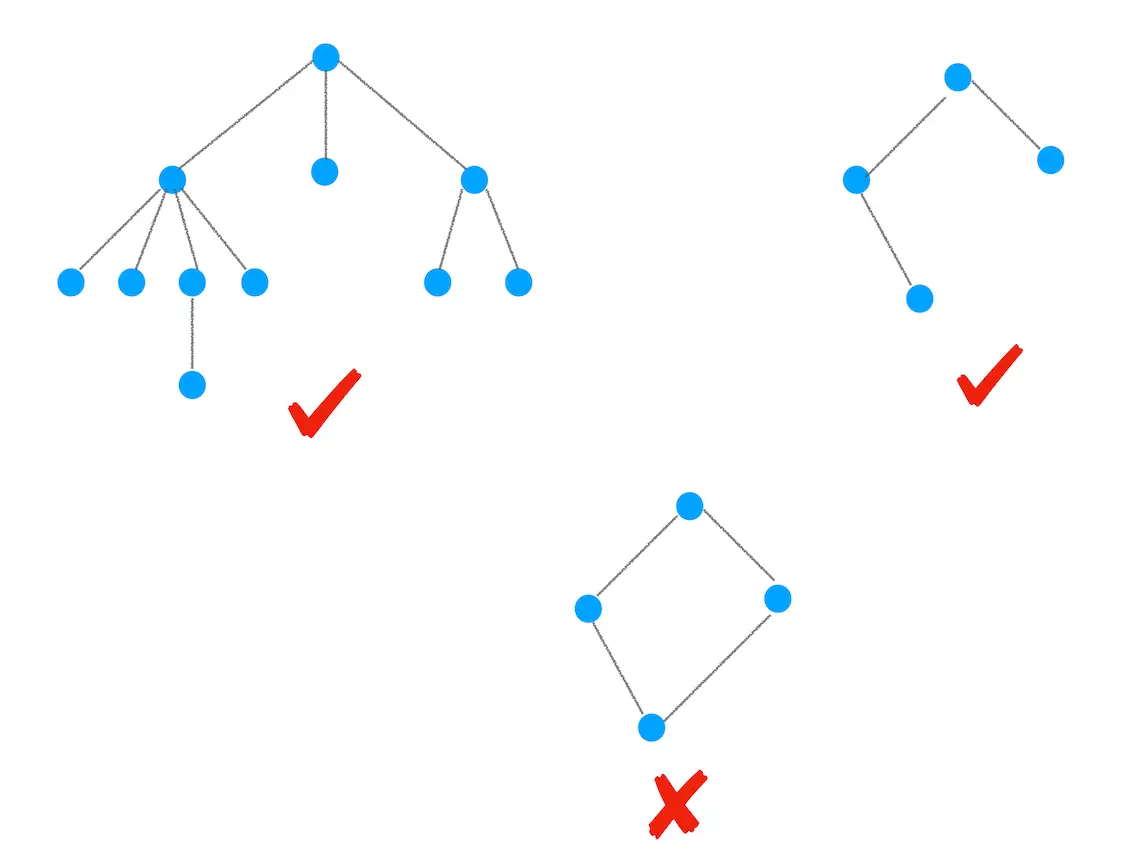

从上图可以看出，树结构很像我们现实生活中的"树"，其中的每一个点我们称为节点,相连的节点称为父子节点。在浏览器渲染中，我们使用的就是树结构。 接下来，我们来看看DOM树的构建过程，一个html页面就是一个典型的树结构

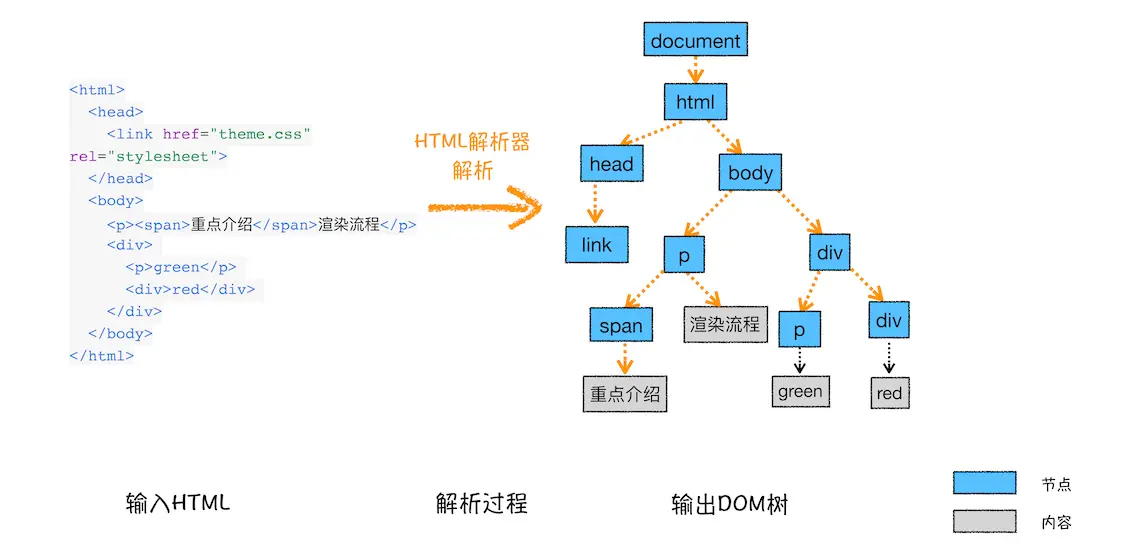

DOM树输入内容就是一个简单的HTML页面，然后经过HTML解析器，最终输出树状结构的DOM。 为了更直观的理解DOM树，打开Chrome的"开发者工具"，选择"Console"标签来打开控制台，接着在控制台中输入"document"后回车，就可以看到一个完整的DOM树结构，如下图:
图中document就是DOM结构，DOM和HTML的内容几乎是一样的额，但是和HTML不同的是，DOM是保存在内存中的树状结构，可以通过JavaScript来进行查询和修改内容。
我们现在已经生成了DOM树，但是DOM节点的样式我们依然不知道，要让DOM节点拥有正确的样式，这就需要样式计算。
2、样式计算(Recalculate Style)
先有内容，我们才能对内容就行修饰。 样式计算的目的是为了计算出DOM节点中每一个元素的具体样式，这个阶段大体分三步。

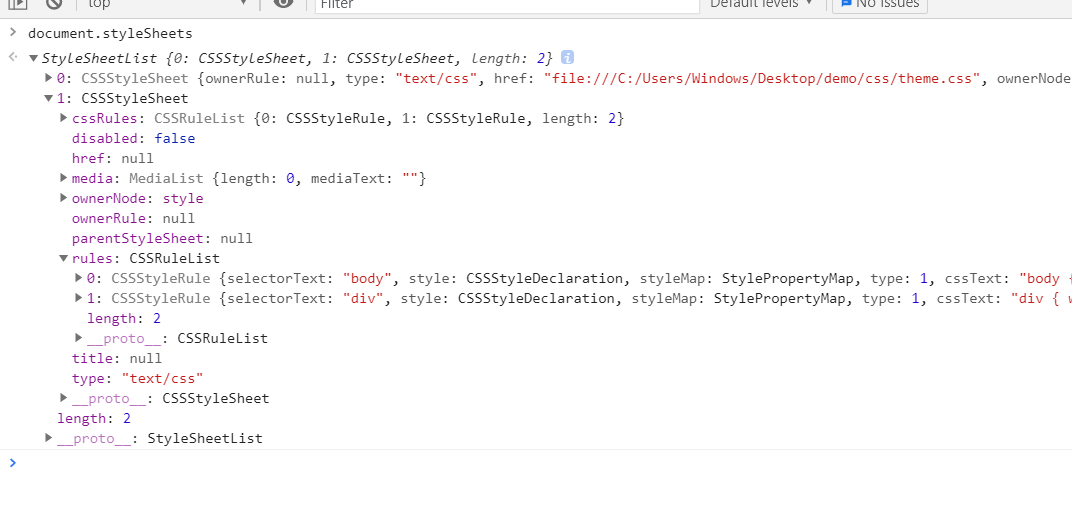

把css转换为浏览器内容理解的结构和HTML文件一样，浏览器也是无法直接理解这些纯文本的CSS样式，所以当渲染引擎接收到CSS文本的时，会执行一个转换操作，将css文本转换为浏览器可以理解的结构--styleSheets。
渲染引擎会把获取到的 CSS 文本全部转换为 styleSheets 结构中的数据，并且该结构同时具备了查询和修改功能，这会为后面使用JS的样式操作提供基础。

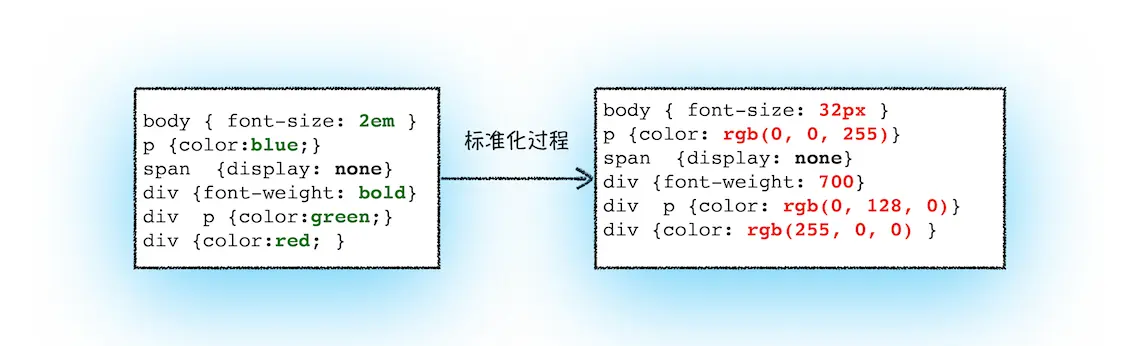

转换样式表中的属性值，使其标准化将 2em、blue、bold，这些类型数值不容易被渲染引擎理解，所以需要将所有值转换为渲染引擎容易理解的、标准化的计算值，这个过程就是属性值标准化。

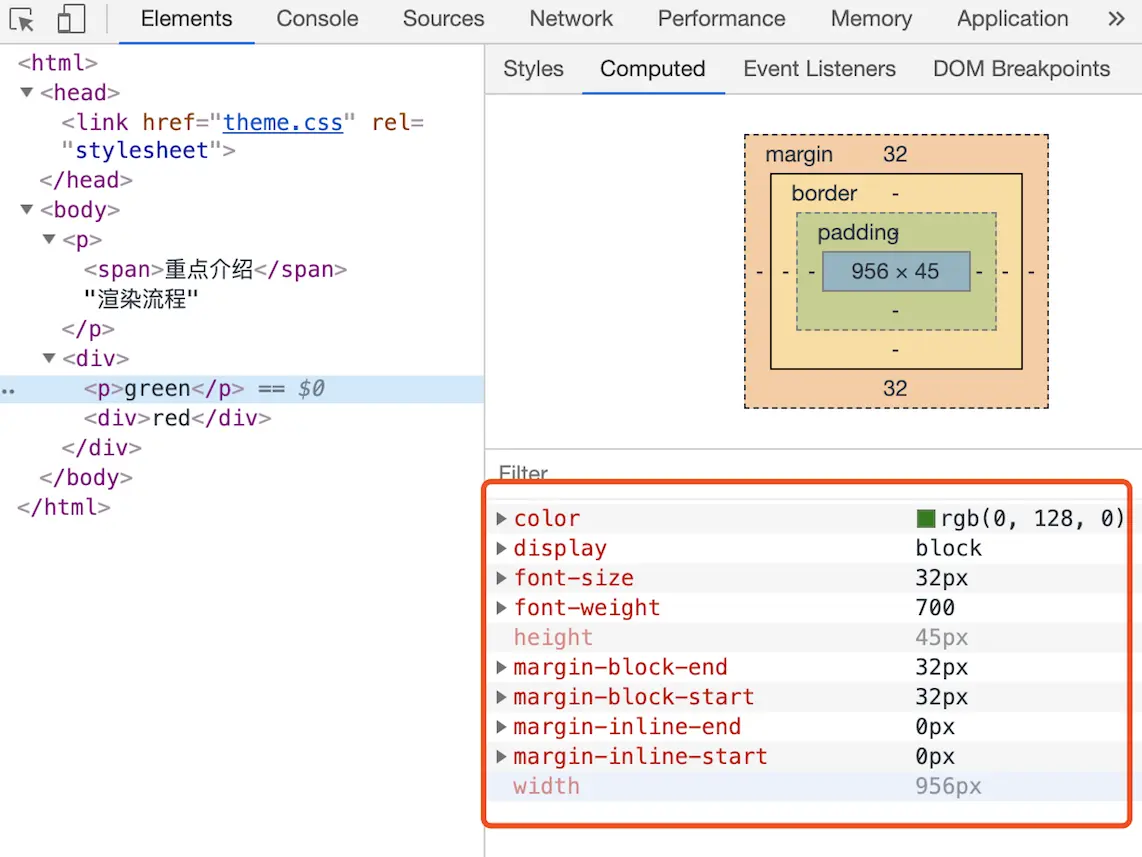

计算出DOM树中每一个节点的具体样式样式计算阶段的目的是为了计算出 DOM 节点中每个元素的具体样式，在计算过程中需要遵守 CSS 的继承和层叠两个规则。这个阶段最终输出的内容是每个 DOM 节点的样式，并被保存在 ComputedStyle 的结构内。
3、布局阶段
现在，有DOM树和DOM树中元素的样式，但是还足以显示页面，因为我们还不知道DOM元素的几何位置，那么接下来就需要计算出DOM树中可见元素的几何位置，我们把这个计算过程叫做布局。 Chrome在布局阶段需要完成两个任务:创建布局树和布局计算。

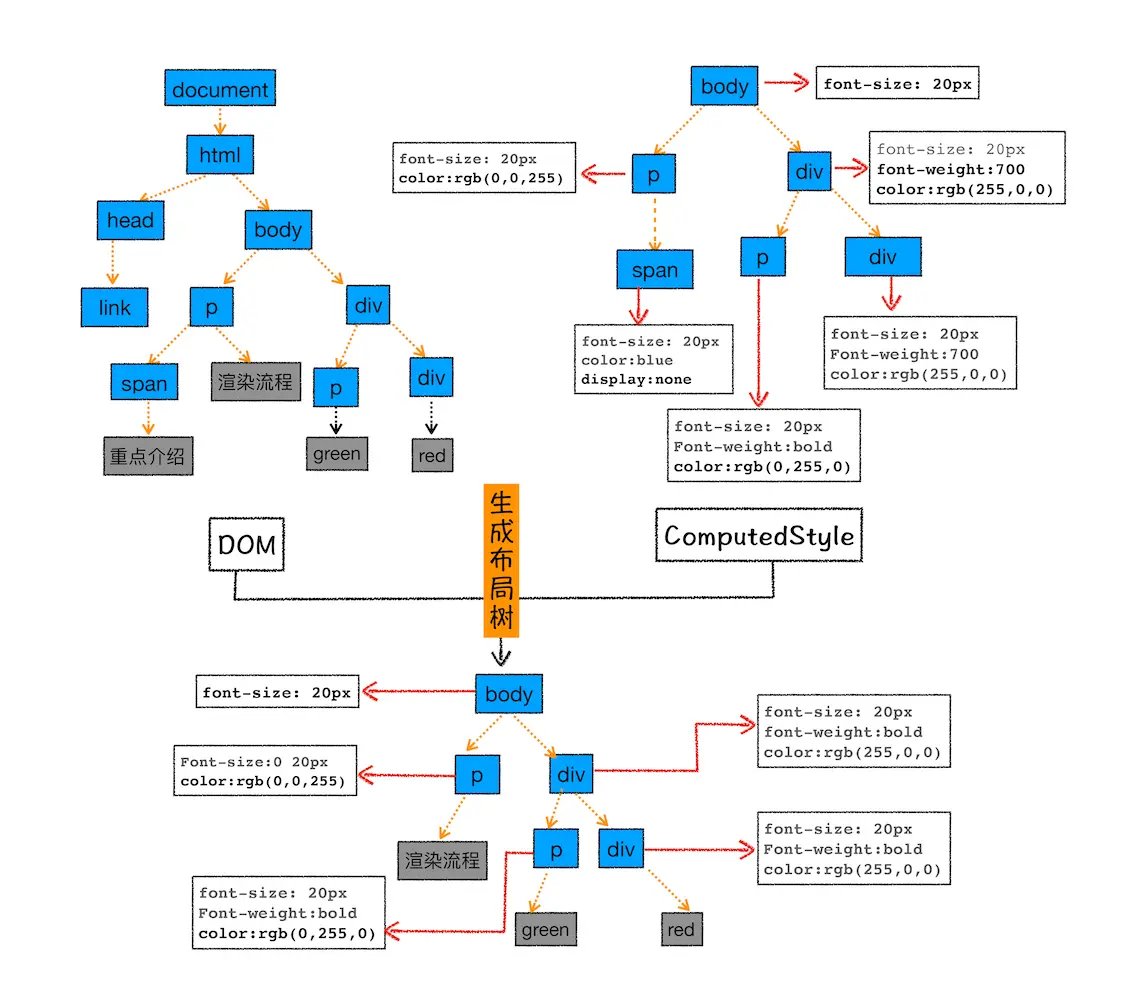

创建布局树DOM树有些元素不会在页面上显示，被用户看到，如head标签和使用了display:none的元素。所以在显示之前，我么还要额外地构建一棵只包含了可见元素的布局树。
从上图可以看出，DOM树中所有不可见的节点都没有有包含到布局树中。
布局计算我们已经有了一棵完整的布局树，那么接下来就要根据DOM节点对应的css树中的样式，计算布局树节点的坐标位置。即计算元素在视口上确切的位置和大小。
4、图层树
有了布局树之后，每个元素的具体位置信息都计算出来了，那么接下俩是不是就要开始着手绘制页面了？不是。因为页面中有很多复杂的效果，如一些复杂的3D转换，页面滚动，或者使用z-index，为了更方便的实现这些效果，渲染引擎还需要为特定的节点生成专门的图层，并生成一棵对应的图层树(LayerTree)。这和PS的图层类似，正是这些图层叠加在一起才最终构成了页面图像。

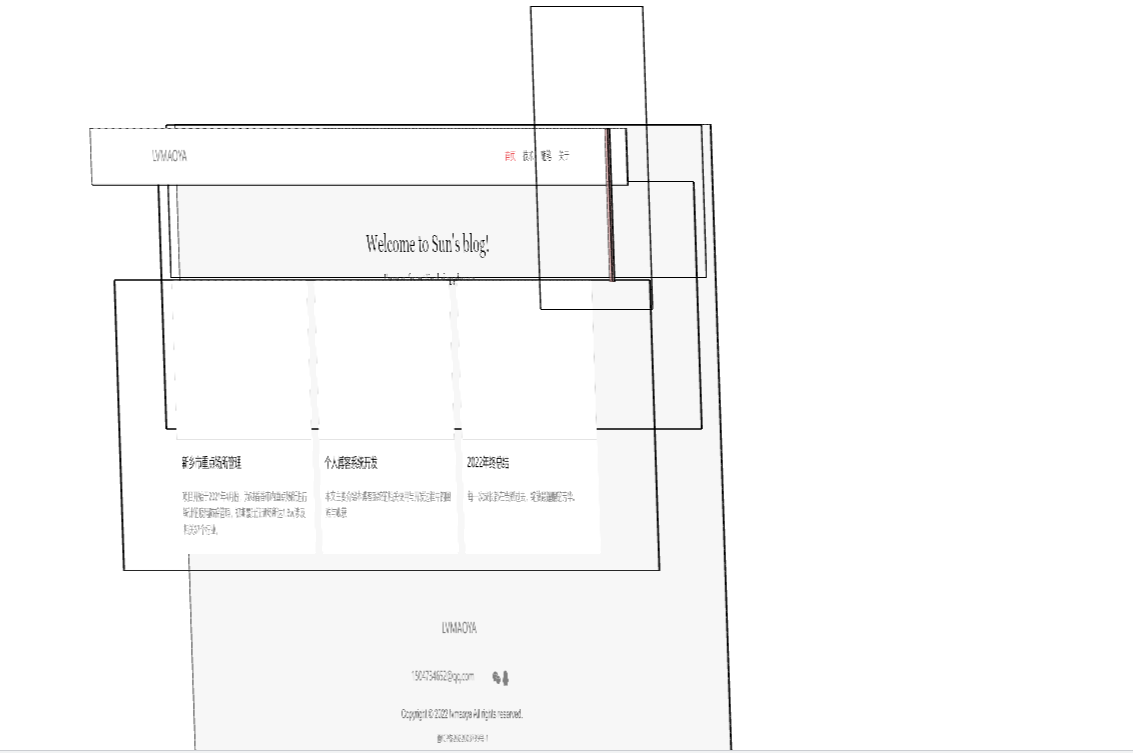

实际上，浏览器的页面被分成了很多图层，这些图层叠加在一起后，最终合成了页面。

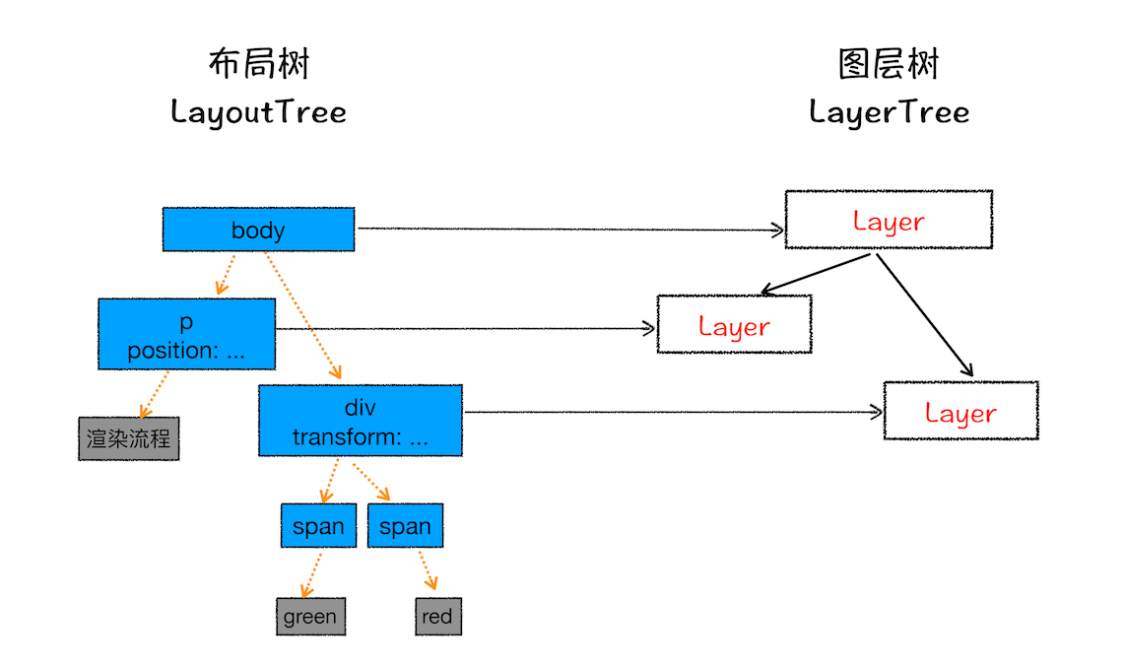

布局树和图层树的关系
通常情况下，并不是布局树中的每一个节点都包含一个图层，如果一个节点没有对应的图层，那么这个节点就从属于父节点的图层。那么什么情况满足，渲染引擎才会为特定的节点创建新的图层呢?满足一下两个条件中的任意一个，元素就可以被单独提升为一个图层。 1，拥有层叠上下文属性的元素会被提升为单独的一层。
1、position:fixed 2、css 3d 例如:transform:rotateX(30deg) 3、video 4、canvas 5、有css3动画的节点
2，需要剪裁的地方也会被创建为图层，文字内容溢出div的情况

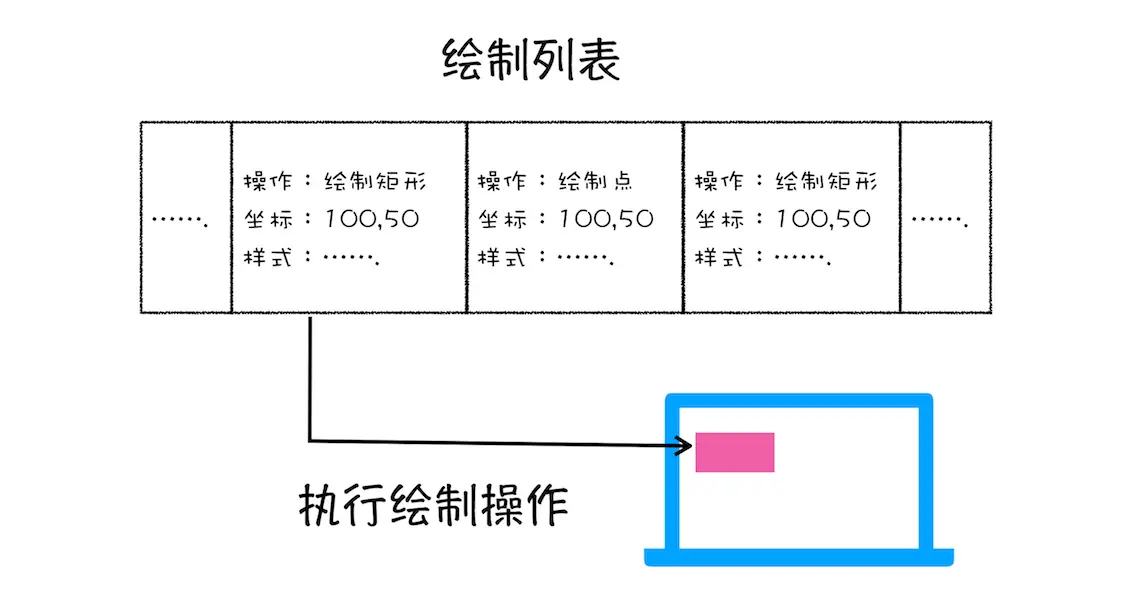

图层的绘制在完成图层树的构建之后，渲染引擎会对图层树中的每个图层进行绘制，那么接下来我们看看渲染引擎是如何实现图层的绘制? 如果给你一张纸，让你先把背景涂成暗色，然后再中间中间位置花一个红色的圆，最后在圆上画一个绿色三角，你会怎么操作，通常你会按顺序操作。 渲染引擎实现图层的绘制与之类似，会把一个图层的绘制拆分为很多小的绘制指令，然后再把这些指令按照顺序组成一个待绘制列表，如下图所示:
从图中可以看出，绘制列表中的指令其实非常简单，就是让其执行一个简单的绘制操作，比如说绘制粉色矩形或者黑色的线等。而绘制一个元素通常需要好几条绘制指令，因为每个元素的背景、前景、边框都需要单独的指令去绘制。所以在图层绘制阶段，输出的内容就是这些待绘制列表。

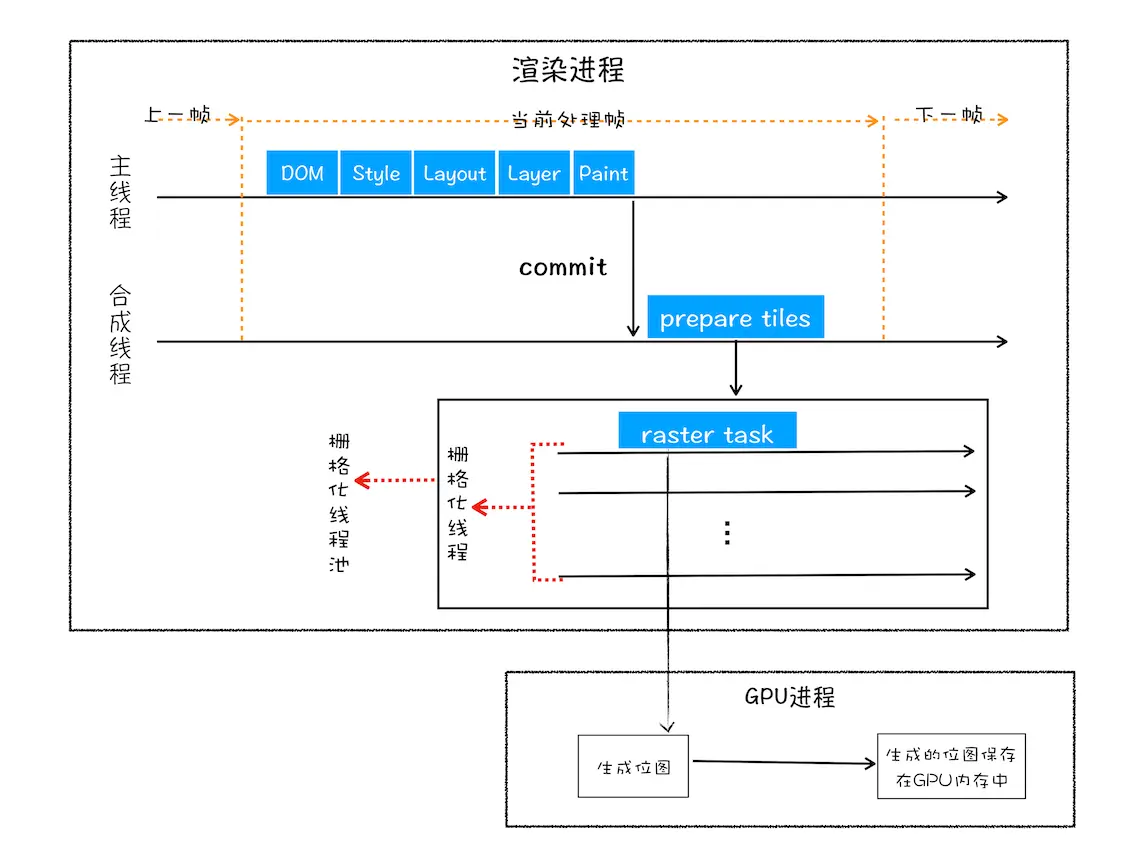

栅格化操作绘制列表指令用来记录绘制顺序和绘制指令的列表，而实际上绘制操作是由渲染引擎中的合成线程来完成。结合下图看渲染主线程和合成线程之间的关系:
如上图所示，当图层的绘制列表准备好之后，主线程会把该绘制列表提交给合成线程。
比如说，一个图层很大，页面需要滚动底部，才能全部显示。但是通过视口，用户只能看到页面很小的一部分，所以在此种情况下，要一次性绘制完图层所有的内容，会产生很大的开销，且没有必要。

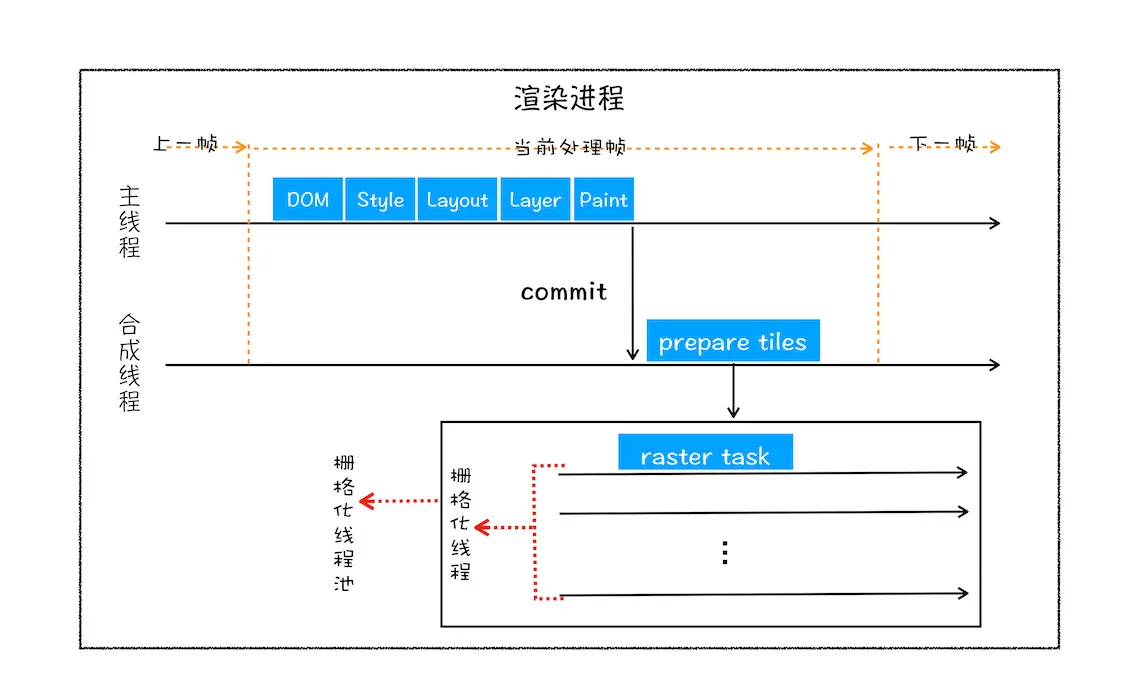

基于这个原因，合成线程会将图层划分为图块(tile),这些图块的大小通常是256256或512512。然后合成线程会按照视口附近的图块来优先生成位图，实际生成位图的操作就是有栅格化来执行的。所谓栅格化，是指将图块转化为位图(所谓位图就是能够看的到的图层区域)。而图块是栅格化执行的最小单位。渲染进程维护了一个栅格化的线程池，所有的图块栅格化都是在线程池内执行，运行方式如下图所示:
通常，栅格化过程都会使用GPU来加速生成，使用GPU生成位图过程叫快速栅格化，或者GPU栅格化，生成的位图被保存在GPU内存中。GPU操作是运行在GPU进程中的，那么栅格化，还涉及到了跨进程操作。
从图中可以看出，渲染进程把生成图块的指令发送给 GPU，然后在 GPU 中执行生成图块的位图，并保存在 GPU 的内存中。
合成和显示
一旦所有图块被栅格化(又称光栅化)，合成线程就会生成一个绘制图块的命令--“DrawQuad”,然后将该命令提交给浏览器进程。
浏览器进程里有一个叫viz的组件，用来接收合成线程发过来的DrawQuad命令，然后根据DrawQuad命令，将其页面内容绘制到内存中，最后显示在屏幕上。
到此，经过一系列的阶段，编写好的HTML、CSS、JavaScript等文件，经过浏览器就会显示为页面。

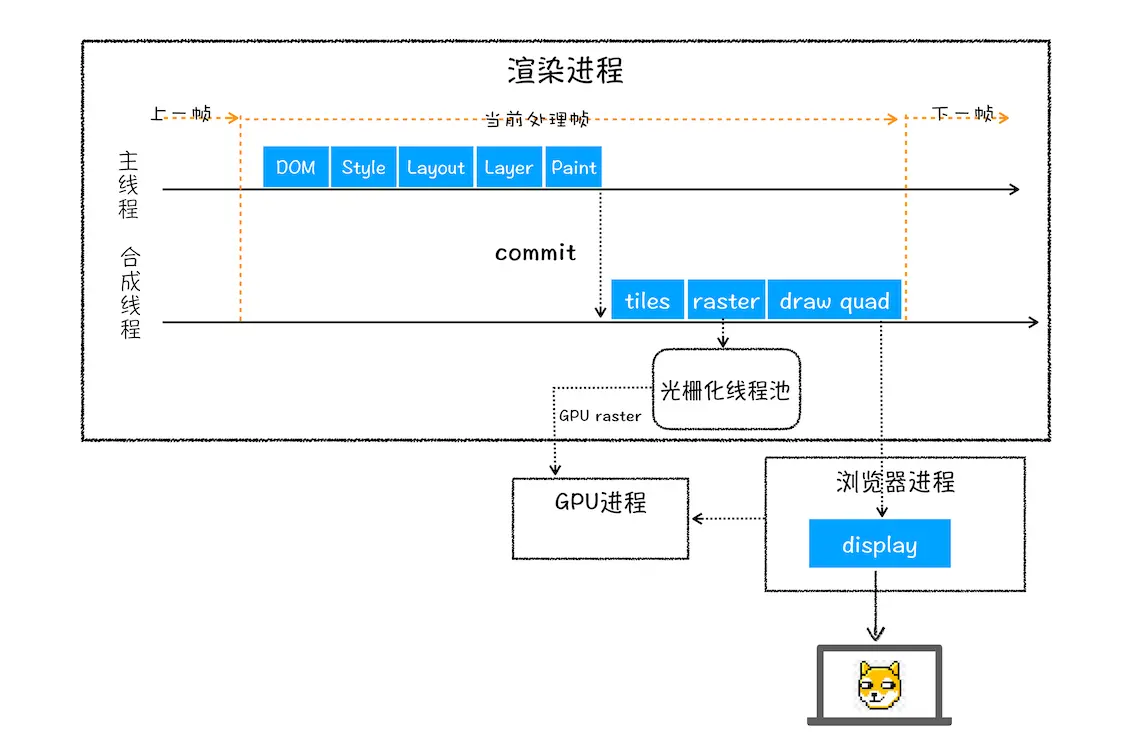

五、渲染流水线总结
结合上图，一个完整的渲染流程大致可总结如下: 1、渲染进程将HTML内容转换为浏览器能够读懂的DOM树结构。 2、渲染引擎将CSS样式表转化为浏览器能够理解的css树,计算出DOM节点的样式。 3、DOM树+css树创建布局树，并计算元素的布局信息。 4、对布局树进行分层，并生成图层树。 5、对每个图层生成绘制列表，并将其提交给合成线程。 6、对每个图层进行单独的绘制 7、合并图层。
六、重绘和重排
更新元素的几何属性(重排)如果你通过JS或css修改元素的几何位置属性，如width,height等，那么会触发浏览器的重新布局，解析之后的一系列子阶段，这个过程就叫重排。重排需要更新完整的渲染流水线，所以开销也最大的。
更新元素的绘制属性(重绘)修改元素的背景色，布局阶段不会执行，因为没有引起几何位置的变换，所以直接进入绘制，然后执行之后的一系列子阶段，这个过程就叫重绘。相较重排操作，重绘省去了布局和分层阶段，所以执行效率会比重排效率高。
